La porte coupe-feu R500 est fabriquée selon les normes les plus élevées et offre une conception peu encombrante ainsi qu’un fonctionnement convivial. Idéale pour les entrepôts, les commerces de détail et les applications industrielles ou de sécurité.
Dimensions maximales de la porte
Les étiquettes U.L. sont offertes pour des dimensions allant jusqu’à 120 pi²; des étiquettes surdimensionnées sont fournies pour les ouvertures allant jusqu’à 600 pi².
Calibres
Options
Classement incendie : 45/90 minutes, 3 heures ou 4 heures (calibre 18 seulement).
Dispositifs de fermeture automatique : XP, XPBB, AFCB. Plaque de tête fabriquée en acier de 1/4 po.
Dispositifs de détection et d’activation : Détecteur de fumée et de chaleur, klaxon.
Montage optionnel : Entre les jambages sous le linteau (fascia requis) ou au-dessus du linteau.
Regards vitrés : 5 po de largeur × 3/4 po de hauteur, offerts pour toutes les classifications UL (non offerts sur les portes de calibre 18).
Déflecteur de flamme et scellant de guide : Aide à prévenir l’infiltration de fumée au niveau du linteau et des montants. Contrôle de fumée NFPA 105 offert sur demande.
Ressorts à nombre élevé de cycles : Offerts en versions de 50 000 et 100 000 cycles.

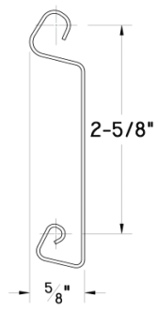

Profil des lamelles
*Le revêtement en poudre est offert dans une variété de couleurs. Intégrité du film pendant 40 ans et garantie limitée de 35 ans sur le farinage et la décoloration.
R500
Matériau
Acier galvanisé avec polyester cuit et apprêt époxy.
Verrous d’extrémité
Verrous d’extrémité ou verrous contre le vent sur une lamelle sur deux.
Fonctionnement
Fonctionnement manuel, par palan à chaîne ou par opérateur électrique. L’opérateur motorisé comprend une fermeture automatique temporisée, une protection contre les surcharges à réinitialisation automatique, une batterie de secours surveillée, un avertissement de batterie faible, une station de test à clé, une entrée de détecteur/alarme et un circuit de commande de 24 volts.
Guides
Structure en acier avec découpe de service de 30 po et butée amovible. Épaisseur minimale de 3/16 po.
Barre inférieure
Angle en deux parties en acier de construction avec coupe-froid bombé.
Capot
Acier galvanisé de calibre 24 avec apprêt époxy cuit et polyester cuit. Pour les portes de plus de 16 pi de largeur, un support en acier est ajouté.
Contrepoids
Ressort de torsion hélicoïdal trempé à l’huile de 25 000 cycles.
Tambour
Tube d’acier avec une déflexion maximale de 0,03 po par pied de largeur. Le ressort est monté sur un arbre intérieur en acier laminé à froid avec roulement à billes autolubrifiant.
Supports
Plaque de tête fabriquée en acier de 1/4 po.
