Serie Alumatite

SERIE ALUMATITE

PORTONES LEVADIZOS SECCIONALES DE ALUMINIO.

Sellsheet (A150, A175, A150T, A175T)

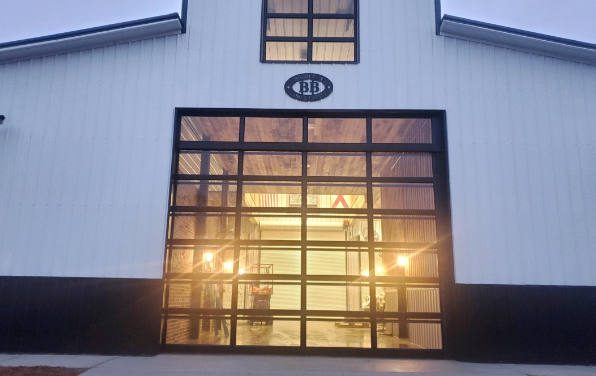

/images/A175.jpg

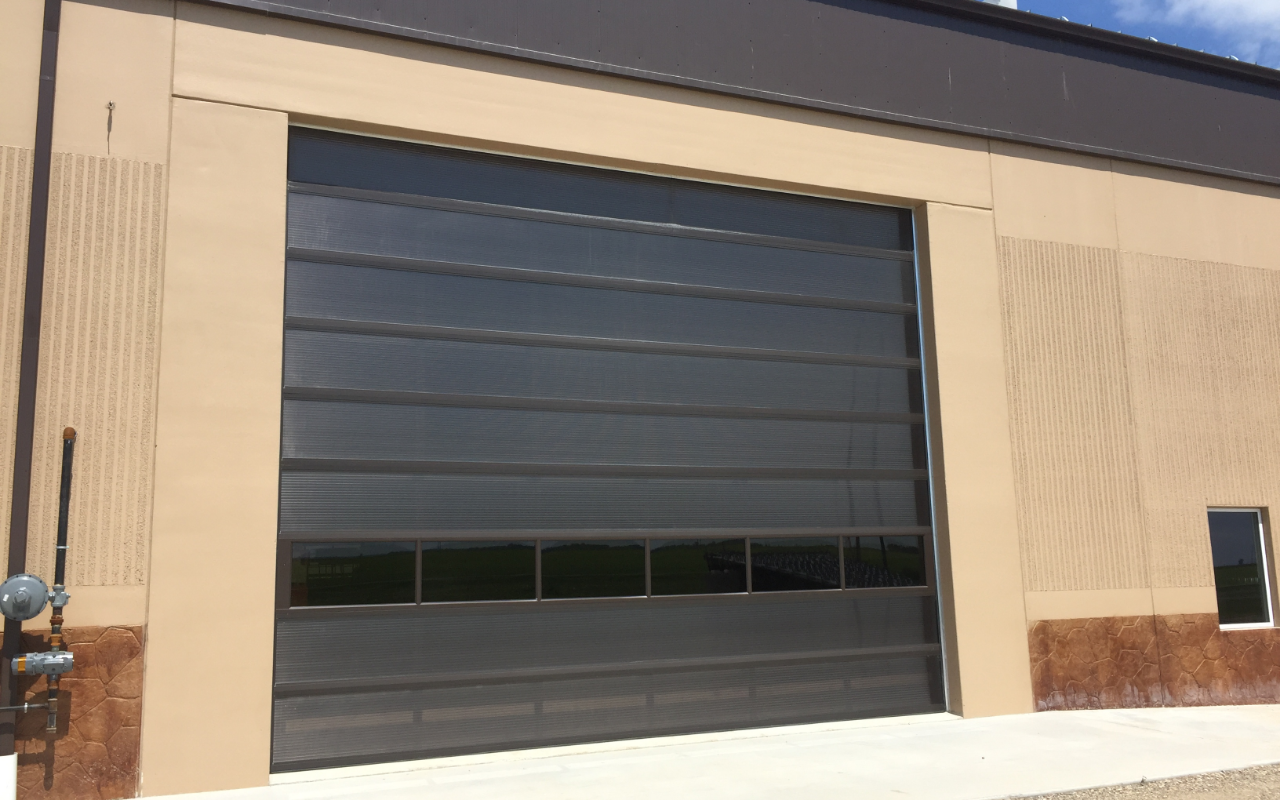

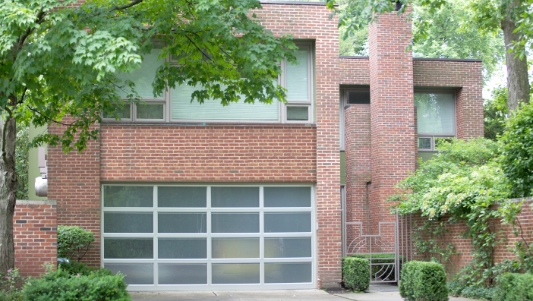

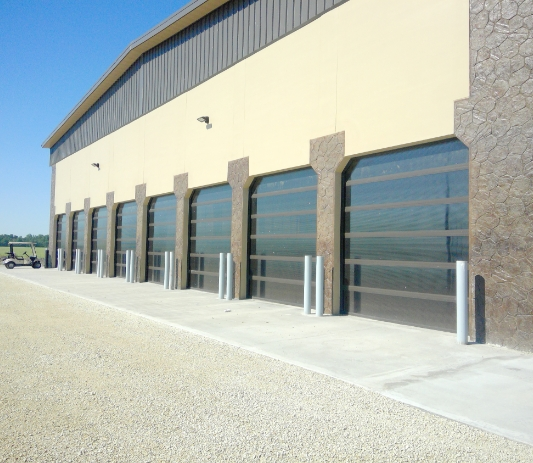

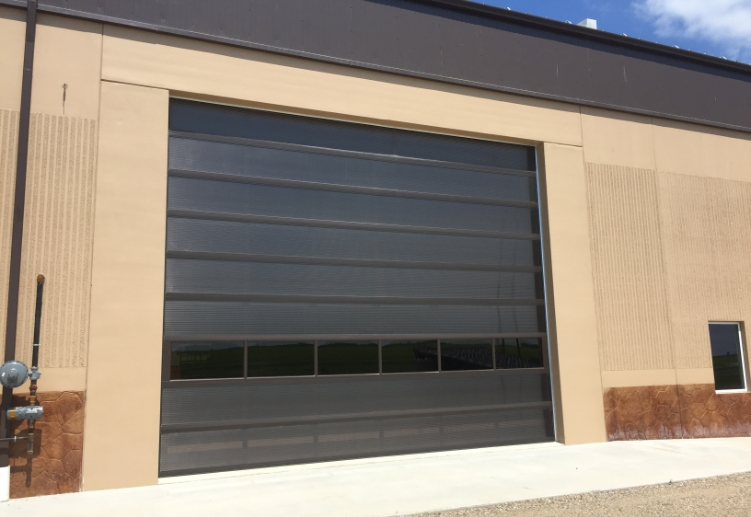

Los sistemas de portones Alumatite están diseñados para proporcionar una solución atractiva y práctica cuando se necesita luz o visibilidad máximas. Diseñados para resistir el uso intensivo y el alto tránsito con rieles de aleación de aluminio extruido y montantes con un armazón de refuerzo horizontal integral de ancho completo en cada par de rieles de unión. Los componentes de herrajes de mayor calidad brindan años de funcionamiento confiable. Elija entre una variedad de acabados y opciones de cristales o configure su portón con paneles Thermatite y sume resistencia y ahorro de energía.



Detalles de la sección:

  • ESPESOR DE LA SECCIÓN

  • A150/A150T 1 1/2 pulg. (38 mm)
  • A175/A175T 1 3/4 pulg. (45 mm)
  • MARCO DE LA SECCIÓN

  • Fabricado de extrusiones de aleación de aluminio 6063-T6, espesor de la extrusión de 0,075 pulg. (1,9 mm) y 0,105 pulg. (2,7 mm) en la ubicación del montaje de herrajes.
  • Montantes terminales: Aluminio de 3 3/8 pulg. (86 mm) de ancho para soportes de rodillo extremo individual; 6 3/8 pulg. (162 mm) para soportes de dos rodillos extremos
  • Montantes centrales:Aluminio de 2 pulg. (51 mm) de ancho
  • Par de rieles de unión: Aluminio de 3 1/4 pulg. (83 mm) de alto
  • Rieles inferior y superior:Aluminio de 3 3/8 pulg. (86 mm) de alto
  • SECCIONES DE CRISTALES

  • Acrílico transparente, policarbonato, vidrio liso o templado de 1/8 pulg. (3 mm) de espesor o 1/4 pulg.* (6 mm*) de espesor o vidrio templado o liso sellado de 1/2 pulg. (13 mm) de espesor* No disponible para A150
  • Retén de cristales autoalineable
  • SECCIONES DE PANELES

  • Fabricado con una lámina de aluminio estucada de 0,05 pulg. (1,29 mm) de espesor.
  • SECCIÓN INFERIOR THERMATITE (SECCIÓN SUPERIOR OPCIONAL)

  • Secciones aisladas térmicamente fabricadas de lámina de acero galvanizada por inmersión en caliente prepintada, con núcleo de aislamiento de poliuretano rígido, sin CFC y HCFC, lámina frontal estucada y con refuerzo de costillas.
  • T150-MR/T150 R 13,21 pies2 hF/Btu/U 0,430 W/m2K>
  • T175-MR/T175 R 16 pies2 hF/Btu/U 0,355 W/m2K
  • REFUERZO

  • Extrusión de aluminio de 0,105 pulg. (2,7 mm) de espesor para el montaje de herrajes. Entramado de refuerzo horizontal integral de ancho completo en cada par de rieles de unión. Profundidad mínima de 1 3/4 pulg. (45 mm)
  • ANCHO DE APERTURA

  • Todos los modelos de 16 pies-2 pulg. (4928 mm)
  • ALTURA DE APERTURA

  • Todos los modelos de 16 pies-0 pulg. (4877 mm)
  • GARANTÍA

  • 1 año sobre materiales y mano de obra

  • com-clearAnodizingClear Anodizing*
  • com-whiteDuracronWhite

Opciones de color:

Transparente* anodizado según la especificación A-21 de AA (también están disponibles colores anodizados personalizados). Esmalte acrílico de curado térmico Duracron Super 600 blanco.

com-hinge

com-track

com-rollers

com-springs

com-stepPlatecom-exhaustPort


Herrajes de serie

Burletes

El burlete retén que abarca la longitud completa minimiza el flujo de aire y asegura la hermeticidad en el zócalo del portón.

Armazones

Los portones están fabricados para resistir la carga de viento especificada en la norma ANSI/DASMA 108. Los armazones de estilo lineal se suministran de acuerdo con el tamaño del portón. Se puede proporcionar un armazón adicional para aplicaciones con mayor carga de viento.

Riel

Laminado de acero galvanizado comercial. Rieles verticales inclinados para garantizar el sellado hermético. Curva de riel horizontal disponible en un radio de 12 pulg. (305 mm) o de 16 pulg. (406 mm) de suministro normal.

Soportes de los rieles

Tipo atornillado, regulable en campo, con refuerzo de costilla, estampado de acero galvanizado comercial de 0,123 pulg. (3,1 mm) de espesor.

Rodillos

10 rodamientos de bolas proporcionan años de funcionamiento suave y silencioso. Vástago estándar de 7/16 pulg. (11 mm) de diámetro, vástago largo en portones de más de 16 pies-2 pulg. (4928 mm) de ancho.

Contrapeso

Resortes de torsión enrollados helicoidalmente fabricados con alambre guía templado en aceite, liberado de tensiones, mínimo de 10 000 ciclos. Tambores acanalados de fundición de aluminio. Cables flexibles galvanizados como los de uso en construcción de aeronaves de 7 x 19 con un factor de seguridad de 5:1. Ciclo superior disponible a pedido.

Ángulo horizontal

72 pulg. (1829 mm) de largo o 90 pulg. (2286 mm) para herrajes de 3 pulg.

Bisagras

Tipo lineal, fabricadas de acero cincado de 0,078 pulg. o 0,106 pulg. (2 o 2,7 mm) de espesor con relieves diseñadas para resistir una mayor carga y proporcionar una mayor estabilidad, lo que genera un mejor rendimiento.

Portador de rodillos superiores

Fabricado de acero cincado diseñado para proporcionar una mayor estabilidad, regulable en campo para garantizar un sellado hermético.

Soportes de los rodillos

Tipo lineal fabricados de acero cincado de 0,078 pulg. o 0,106 pulg. (2 o 2,7 mm). Diseño de tipo graduado para garantizar el sellado hermético.

Ejes

Tubo de 0,078 pulg. (2 mm) de 1 pulg. (25 mm) de diámetro o de pared reforzada en la longitud completa de 1/8 pulg. (3 mm) o acero galvanizado laminado en frío reforzado en la longitud completa de 1 pulg. (25 mm) de diámetro.

Placas superiores

Altura completa fabricada de acero galvanizado, finalizada con rodamientos tipo atornillables.

Cerradura

Tipo de perno interno deslizante.

Sujetadores de montaje

Cincados.

Herrajes opcionales

  • Puerto de escape: 3 pulg. (76 mm)/4 pulg. (102 mm)/5 pulg. (127 mm) de diámetro
  • Panel de defensa de madera contrachapada: Madera contrachapada de 3/8 pulg. (9,5 mm) de espesor cubierta a ambos lados con aluminio de 0,032 pulg. (0,8 mm) o láminas de acero con relieve de 0,037 pulg. (0,94 mm)
